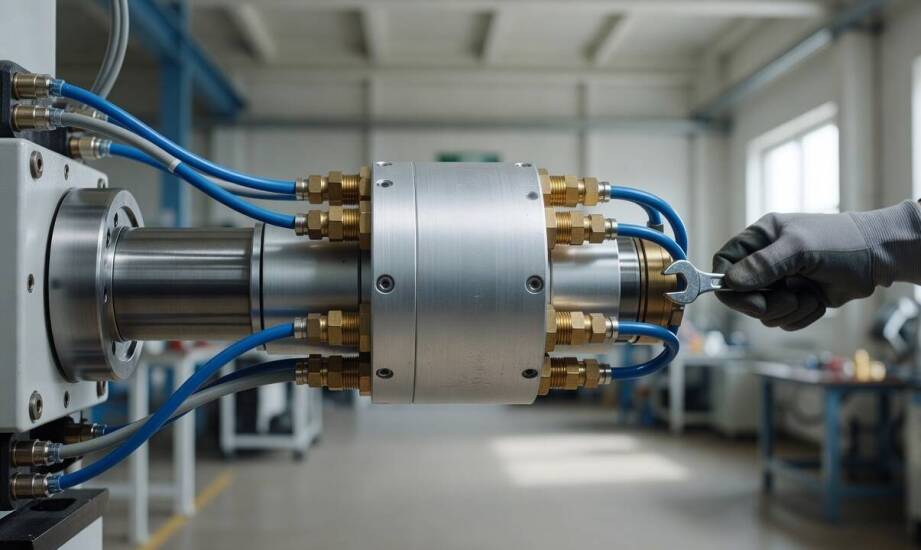

Jak dobrać złącze do obracającej się osi w maszynie pneumatycznej

Zasilanie ruchomych elementów maszyny pneumatycznej wymaga precyzyjnego doprowadzenia medium roboczego. Obrót stołu, ramienia robota lub bębna przestaje być wyłącznie detalem konstrukcyjnym, gdy bezpośrednio warunkuje ciągłość pracy całego układu. Utrata ciśnienia powietrza, oleju lub wody w ruchomej części urządzenia prowadzi do błędów pozycjonowania i zatrzymania cyklu produkcyjnego. Utrzymanie szczelności w obracających się osiach wymusza zastosowanie rozwiązań kompensujących nieustanny ruch.

Przeczytaj również: Jak skutecznie zabezpieczyć swoją stronę internetową: podstawy, SSL i e-commerce

Kiedy elastyczny przewód pneumatyczny ustępuje miejsca złączom obrotowym

Projektanci układów automatyki często zaczynają od najprostszych rozwiązań zasilania. Sporadyczny lub ograniczony kątowo obrót osi pozwala na wykorzystanie standardowego przewodu pneumatycznego. Odpowiedni zapas długości i naturalna giętkość materiału wystarczają do obsłużenia ruchu wahadłowego. Sytuacja ulega zmianie, gdy element wykonuje pełne, powtarzalne cykle dookoła własnej osi. Ciągły ruch obrotowy nieuchronnie prowadzi do skręcania klasycznych przewodów, generując naprężenia zmęczeniowe, przetarcia powłoki i w efekcie pęknięcia linii.

Przeczytaj również: Utrzymanie ruchu w przemyśle - jak zapewnić ciągłość procesów produkcyjnych?

Wprowadzenie dedykowanego elementu kompensującego rozwiązuje problem obciążeń mechanicznych układu. Odpowiednio dobrane złącza obrotowe oddzielają nieruchomą linię zasilającą od wirującej części maszyny, zapobiegając splątaniu infrastruktury. Złożoność takiego komponentu rośnie wraz z wymaganiami technicznymi procesu, jednak zasadniczym kryterium podziału pozostaje liczba przesyłanych mediów. Ilość wewnętrznych kanałów przepływowych wynika bezpośrednio z zapotrzebowania na niezależne obwody. Rozbudowane centrum obróbcze z jedną główną linią sprężonego powietrza wymaga jedynie wariantu jednokanałowego. Z kolei proste ramię chwytaka zasilane dwoma różnymi ciśnieniami lub dodatkowym obwodem próżniowym wymusza zastosowanie wersji wielokanałowej, niezależnie od ogólnej liczby osi roboczych całego urządzenia. Podzespoły te trafiają najczęściej do stołów indeksujących, głowic wrzecion oraz zautomatyzowanych chwytaków podciśnieniowych.

Przeczytaj również: Kiedy regulowane i samonastawne amortyzatory hydrauliczne mają sens w szybkich cyklach maszyn

Parametry techniczne i dobór materiałów uszczelniających

Specyfika pracy danej instalacji drastycznie zawęża pulę dostępnych rozwiązań konstrukcyjnych. Robocze ciśnienie medium determinuje geometrię przyłączy oraz typ zastosowanych uszczelnień. Wysokie obciążenia ciśnieniowe wymagają wzmocnionych barier, które zapobiegną wewnętrznym wyciekom między poszczególnymi kanałami. Równie istotna w procesie doboru pozostaje prędkość obrotowa osi. Maksymalne dopuszczalne prędkości różnią się skrajnie w zależności od konkretnego modelu złącza i typu aplikacji przemysłowej. Częstotliwość obrotów wpływa bezpośrednio na rodzaj zastosowanego łożyskowania, wymuszając minimalizację tarcia i precyzyjne odprowadzanie ciepła z wnętrza korpusu.

Środowisko pracy i rodzaj przesyłanej substancji wymuszają selekcję odpowiednich materiałów. Korpusy ze stopów aluminium świetnie sprawdzają się w lekkiej automatyce pneumatycznej, podczas gdy obudowy ze stali nierdzewnej trafiają do maszyn pracujących z wodą i agresywnymi płynami chłodzącymi. Krytycznym punktem układu pozostają bariery separujące. Transfer sprężonego powietrza, próżni czy oleju najczęściej opiera się na pierścieniach z grafitu współpracujących z węglikiem wolframu, co gwarantuje długotrwałą odporność na ścieranie w ruchu ciągłym. Zestawienie tych zmiennych fizycznych pozwala projektantom na płynne przejście od obliczeń teoretycznych do specyfikacji konkretnych części. Sklepy internetowe dostarczające asortyment dla integratorów systemów automatyki i robotyki, takie jak prowadzony przez EA Kraków P. Paduchowski, opierają swoją ofertę o komponenty pneumatyki przemysłowej i techniki podciśnieniowej o precyzyjnie określonych parametrach materiałowych. Weryfikacja danych katalogowych pozwala upewnić się, że wybrany korpus i system uszczelnień wytrzymają zadane ciśnienie robocze w docelowym środowisku maszyny.

Zapewnienie bezawaryjnego transferu medium do wirujących części sprzętu wymaga krzyżowej analizy kilku czynników. Decyzja o wdrożeniu konkretnego wariantu wynika z rygorystycznego zestawienia liczby wymaganych kanałów, fizykochemicznej charakterystyki substancji, obciążenia ruchem obrotowym oraz ciśnienia instalacji. Prawidłowo skonfigurowany element kompensujący chroni infrastrukturę zasilającą przed zerwaniem i gwarantuje stabilność parametrów w ruchomych punktach odbioru.
